快快樂樂學 Pro/E (2) ----安裝與目錄內容的豆知識

快快樂樂學 Pro/E (2)  ----安裝與目錄內容的豆知識

這裡解釋一下,安裝 Pro/Engineer 這套軟體最簡單方法,與應該知道的一些豆知識.

1. 除了書上有的,PTC 官方的方法外,最簡單的方式,就是將已安裝完成的 Pro/Engineer 目錄整個複製到欲新增安裝的Windows 電腦中,然後重新執行一次 “ptcsetup.bat”  重新設定一些必要的參數.

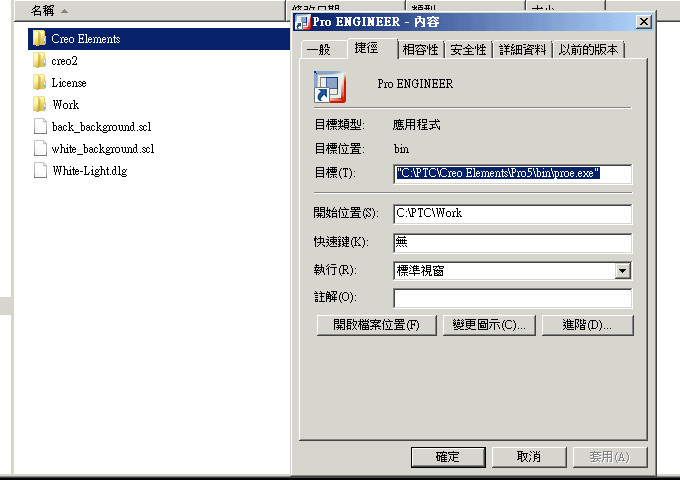

    以下圖 Wildfire 5/Creo 為例, 就是將“Creo Elements” 整個目錄複製.

2.下圖是“ Creo Elements “ 目錄的內容,
   Pro_stds ----> 放置公司標準化設定檔, 圖框,材質等
   Pro5---------> Pro/Engineer 程式目錄
   ptchelpWildfire 5.0 -----> Pro/Engineer 的 Help 文件

3.下圖是 “Pro5” 目錄的內容,
    我們只看2個目錄 ：
    bin----->主要的可執行檔案都放於此
    text----->主要的設定檔放置於此

































4.下圖是“ bin” 目錄中的重要檔案與功能解說
   proe.exe ----->主要的執行檔
   ptcsetup.bat----->主要的設定工具
   ptcstatus.bat----->用來查詢lincense狀況的工具
   purge.bat -------->用來刪除工作目錄中舊版本檔案的工具
   W5.bat  ---------->呼叫Pro/Engineer 執行的批次檔,
                            與 W5.psf 成對存在
    W5.psf ---------->Pro/Engineer 用以指定啓動時的工作參數

5. 下圖是 WF5.bat 的內容：
     可以看到它只是指定了Pro/Engineer 的可執行檔與 psf 檔.
     所以當你有不同的 psf 檔可以直接修改適用


6.下圖是 WF5.psf 的內容:
    內容所記載的主要是以 Windows/Dos 的環境變數所組成,即 “ ENV” 開頭的都是.
    包括Mechanica , intralink  的啓動目錄,與 Lincense 的起動方式.

另外這裡是 ”text “ 目錄中應該要知道的兩個檔案：
 config.pro ----> Pro/Engineer 啓動後,所有模組與工作環境的參數
 config.win----> Pro/Engineer 啓動後,桌面環境視窗的參數
